Acciaierie e Fonderie di Cornigliano - disposizione pressa

Contenuto

Collezione

DISEGNI TECNICI ANSALDO

ARCHIVIO ANSALDO

Stabilimenti industriali

Acciaierie e Fonderie di Cornigliano

Titolo

Acciaierie e Fonderie di Cornigliano - disposizione pressa

Identificativo

DTA.007838 bis

Archivio, fondo o serie di appartenenza

Vedi tutti i contenuti con questo valoreARCHIVIO ANSALDO

Vedi tutti i contenuti con questo valoreDISEGNI TECNICI ANSALDO

Cartiglio e altri elementi testuali

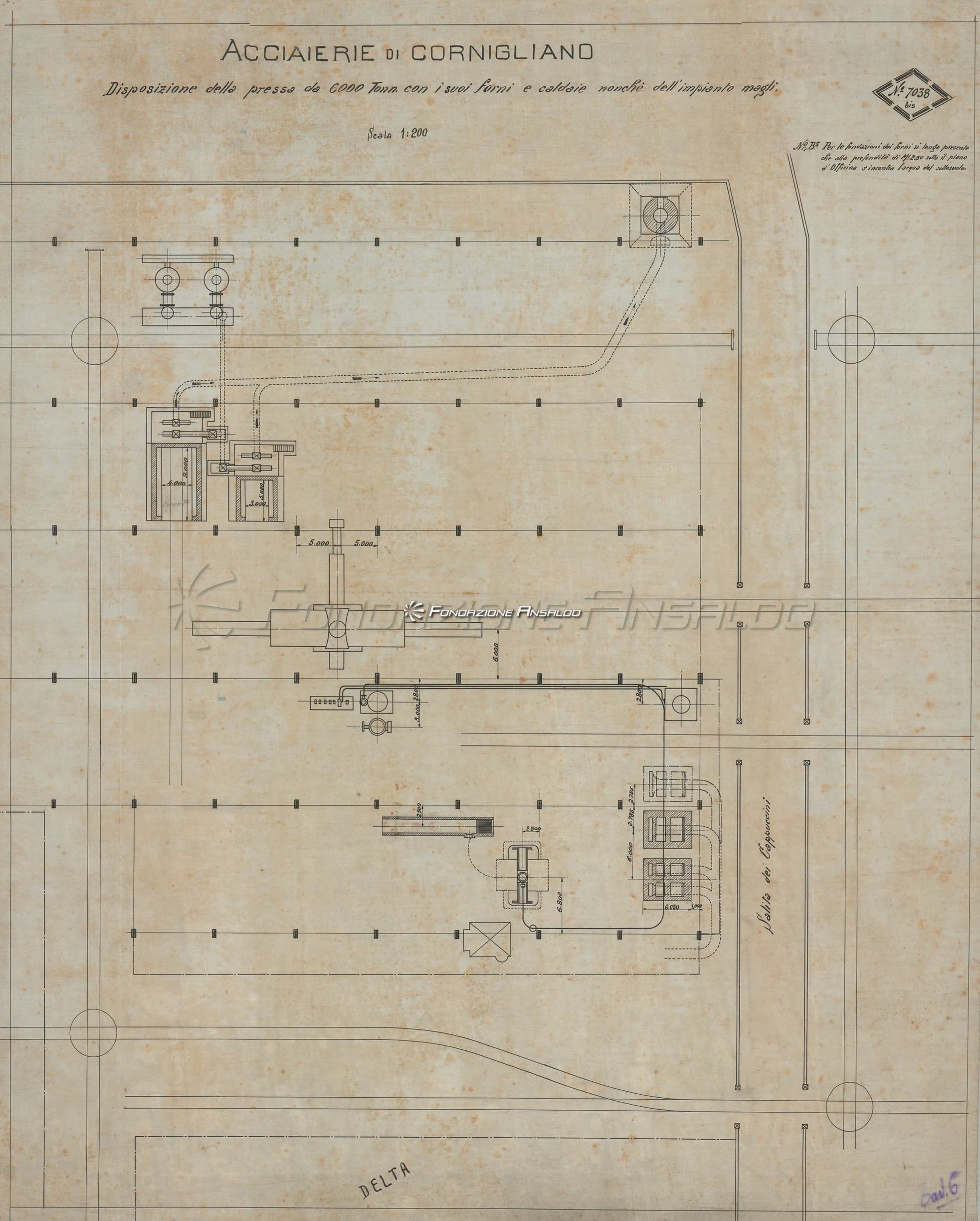

"Acciaierie di Cornigliano. Disposizione della pressa da 6.000 tonn. con i suoi forni e caldaie nonchè dell'impianto magli"

Descrizione

Planimetria delle Acciaierie di Cornigliano con la disposizione della pressa.
Si segnala una nota sul margine superiore destro del disegno: "Per le fondazioni dei forni si tenga presente alla profondità di 2.50 mt sotto il piano d'Officina s'incontra l'acqua del sottosuolo"

Consistenza

1 disegno

Data testuale

Senza data ma 1903 - 1912

Estremi cronologici

1903 – 1912

Data topica

Genova Cornigliano

Soggetto produttore

Ansaldo (1853 - ***)

Tipo di rappresentazione

Planimetria

Supporto

Carta telata

Scala e misure

Scala 1:200; h. 760 x b. 610 mm

Tecnica

Inchiostro di china

Esecuzione

Tecnigrafo

Stato di conservazione e danni

Buono

Collocazione e altre note

Scatola 144 - Pacco 439 - "Impianti edili"

Temi correlati

Stabilimenti industriali

Progettazione tecnica
