Cannone da 76/45 S 1911 - vista posteriore del congegno di mira

Contenuto

Collezione

DISEGNI TECNICI ANSALDO

ARCHIVIO ANSALDO

Comparto bellico

Artiglierie navali

Titolo

Cannone da 76/45 S 1911 - vista posteriore del congegno di mira

Identificativo

DTA.A00807/C

Archivio, fondo o serie di appartenenza

Vedi tutti i contenuti con questo valoreARCHIVIO ANSALDO

Vedi tutti i contenuti con questo valoreDISEGNI TECNICI ANSALDO

Cartiglio e altri elementi testuali

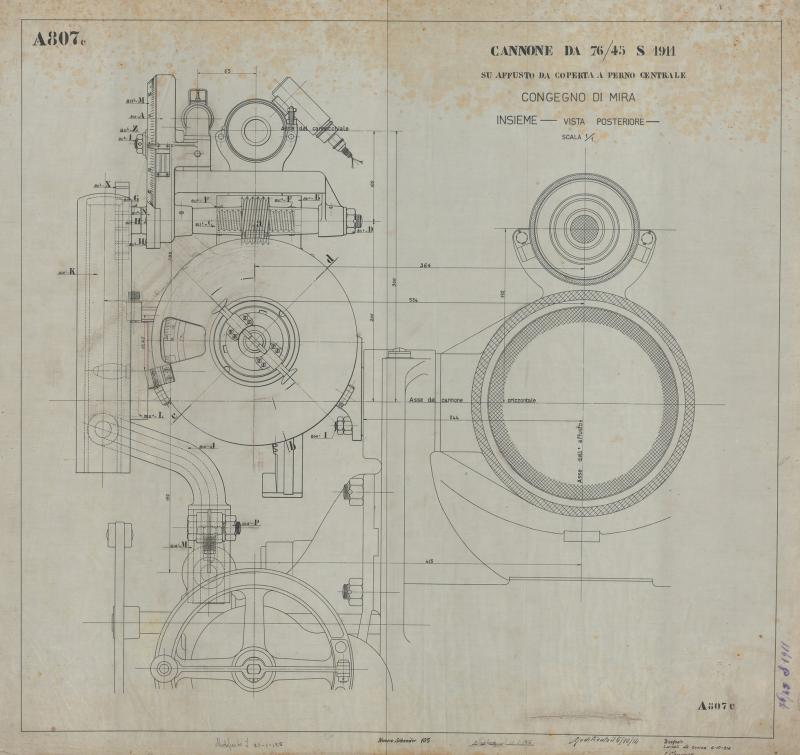

"A807c. Cannone da 76/45 S 1911. Su affusto da coperta a perno centrale. Congegno di mira. Insieme, vista posteriore"

Descrizione

Si segnala un'annotazione sul margine inferiore sinistro: "Numero Schneider 105"

Consistenza

1 disegno

Data testuale

1914 ottobre 13

Autori secondari

Scorza (lucidista)

Soggetto produttore

Ansaldo (1853 - ***)

Tipo di rappresentazione

Sezione longitudinale/frontale

Supporto

Carta telata

Scala e misure

Scala 1:1; h. 850 x b. 880 mm

Tecnica

Inchiostro di china

Esecuzione

Tecnigrafo

Stato di conservazione e danni

Discreto

Collocazione e altre note

Scatola 199 - Pacco 585 - "Costruzioni 76/45. Anno 1911"

Temi correlati

Progettazione tecnica

Comparto bellico
